Топливные элементы: год надежд

Сергей Асмаков

Экскурс в историю

Что такое топливные элементы

Преимущества топливных элементов

Платиновая проблема

Движение вперед: прототипы

Лед тронулся…



Типы химических топливных элементов



В течение двух ближайших лет на рынке мобильных компьютеров и портативных электронных устройств ожидается появление большого количества серийно выпускаемых моделей, оснащенных источниками питания на базе химических топливных элементов.

Экскурс в историю

Первые эксперименты по созданию топливных элементов были проведены еще в XIX столетии. В 1839 году английский физик Гроув при проведении электролиза воды обнаружил, что после отключения внешнего источника тока между электродами возникает постоянный ток. Однако открытия в этой области, сделанные рядом выдающихся ученых XIX века, не нашли практического применения, став достоянием лишь академической науки.

К созданию топливных элементов для прикладного использования ученые вернулись лишь в начале 50-х годов XX века. В этот период возможности практического применения химических реакторов для получения электроэнергии начали активно изучать коллективы исследователей в США, Японии, СССР и ряде западноевропейских стран.

Первой областью практического применения топливных элементов стала космонавтика. Топливные элементы различных конструкций использовались на американских космических кораблях Gemini, Apollo и Shuttle, а также на созданном в СССР многоразовом космическом челноке «Буран».

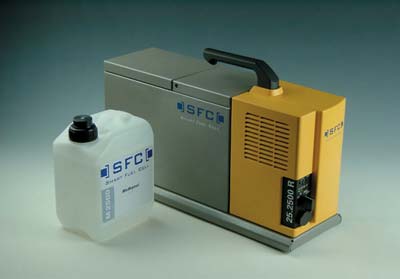

Стационарная энергоустановка на базе химического топливного элемента

Стационарная энергоустановка на базе химического топливного элемента

Следующая волна интереса к химическим топливным элементам была вызвана энергетическим кризисом 70-х годов. В тот период многие компании занялись исследованиями в области использования альтернативных источников энергии для транспорта, а также для бытового и промышленного применения. Кстати, именно на этом поприще начинала свою деятельность ныне известная компания АРС.

В настоящее время можно выделить четыре основные сферы применения энергоустановок на базе топливных элементов: энергоустановки для различных транспортных средств (от скутеров до автобусов), стационарные решения крупного и мелкого масштаба, а также источники питания для мобильных устройств. В этой статье мы рассмотрим главным образом решения для портативных устройств.

В начало В начало

Что такое топливные элементы

Прежде всего необходимо уточнить, о чем пойдет речь. Топливные элементы представляют собой специализированные химические реакторы, предназначенные для прямого преобразования энергии, высвобождающейся в ходе реакции окисления топлива, в электрическую энергию.

Следует отметить, что топливные элементы имеют по крайней мере два принципиальных отличия от гальванических батарей, также относящихся к устройствам, преобразующим энергию протекающих в них химический реакций в электричество. Во-первых, в топливных элементах используются не расходуемые в процессе работы электроды, а во-вторых, необходимые для проведения реакции вещества подаются извне, а не закладываются внутрь элемента изначально (как это происходит в случае обычных батареек).

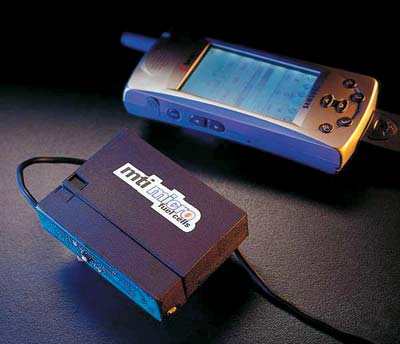

Один из прототипов топливного элемента для портативных устройств

Один из прототипов топливного элемента для портативных устройств

Применение нерасходуемых электродов позволяет значительно увеличить срок службы топливных элементов по сравнению с гальваническими батареями. Кроме того, благодаря использованию внешней системы подачи топлива значительно упрощается и удешевляется процедура восстановления работоспособности топливных элементов.



Типы химических топливных элементов

Топливные элементы с ионообменной мембраной (Proton Exchange Membrane, PEM)

Технология изготовления элементов данного типа была разработана в 50-х годах XX века инженерами компании General Electric. Подобные топливные элементы использовались для получения электроэнергии на американском космическом корабле Gemini.

Отличительной особенностью PEM-элементов является применение графитовых электродов и твердополимерного электролита (или, как его еще называют, ионообменной мембраны — Proton Exchange Membrane). В качестве топлива в PEM-элементах используется чистый водород, а роль окислителя выполняет содержащийся в воздухе кислород. Водород подается со стороны анода, где происходит электрохимическая реакция:

2H2 -> 4H+ + 4e.

Ионы водорода перемещаются от анода к катоду через электролит (ионный проводник), в то время как электроны — через внешнюю цепь. На катоде, со стороны которого подается окислитель (кислород или воздух), происходит реакция окисления водорода с образованием чистой воды:

O2 + 4H+ + 4e -> 2H2O.

Рабочая температура PEM-элементов составляет около 80 °С. При таких условиях электрохимические реакции протекают слишком медленно, поэтому в конструкции элементов данного типа используется катализатор — обычно тонкий слой платины на каждом из электродов.

Одна ячейка такого элемента, состоящая из пары электродов и ионообменной мембраны, способна генерировать напряжение порядка 0,7 В. Для увеличения выходного напряжения массив отдельных ячеек соединяется в батарею.

PEM-элементы способны работать при относительно низкой температуре окружающей среды и обладают довольно высокой эффективностью (КПД составляет от 40 до 50%). В настоящее время на базе PEM-элементов созданы действующие прототипы энергоустановок мощностью до 50 кВт; в стадии разработки находятся устройства мощностью до 250 кВт.

Существует несколько ограничений, препятствующих более широкому распространению данной технологии. Это относительно высокая стоимость материалов для изготовления мембран и катализатора. Кроме того, в качестве топлива можно использовать только чистый водород.

Щелочные топливные элементы (Alkaline Fuel Cells, AFC)

Конструкция первого щелочного топливного элемента была разработана русским ученым П.Яблочковым в 1887 году. В качестве электролита в щелочных элементах используется концентрированный гидроксид калия (КОН) либо его водный раствор, а основным материалом для изготовления электродов является никель.

В качестве топлива применяется чистый водород, а качестве окислителя — чистый кислород. Реакция окисления водорода протекает через электроокисление водорода на аноде:

2H2 + 4OH — 4e -> 4H2O

и электровосстановление кислорода на катоде:

O2 + 2H2O + 4e -> 4OH.

Гидроксид-ионы двигаются в электролите от катода к аноду, а электроны — по внешней цепи от анода к катоду.

Щелочные элементы работают при температуре около 80 °С, однако значительно (примерно на порядок) уступают PEM-элементам по удельной мощности, вследствие чего их габариты (при сравнимых характеристиках) значительно больше. Однако себестоимость производства щелочных элементов значительно ниже, чем PEM. Основной недостаток щелочных элементов заключается в необходимости использования чистых кислорода и водорода, поскольку содержание в топливе или окислителе примесей углекислого газа (CO2) приводит к карбонизации щелочи.

Фосфорнокислые топливные элементы (Phosphoric Acid Fuel Cells, PAFC)

В качестве электролита в фосфорнокислых элементах используется жидкая фосфорная кислота, обычно заключенная в порах матрицы из карбида кремния. Для изготовления электродов применяется графит. Происходящие в фосфорнокислых элемента реакции электроокисления водорода аналогичны тем, которые протекают в PEM-элементах.

Рабочая температура фосфорнокислых элементов несколько выше по сравнению с PEM- и щелочными и колеблется в пределах от 150 до 200 °С. Тем не менее для обеспечения необходимой скорости электрохимических реакций необходимо использовать катализаторы (платину либо сплавы на ее основе). Благодаря более высокой рабочей температуре фосфорнокислые элементы менее чувствительны к химической чистоте топлива (водорода), чем PEM- и щелочные элементы. Это позволяет применять топливную смесь, содержащую 1-2% оксида углерода. В качестве окислителя можно использовать обычный воздух, поскольку содержащиеся в нем вещества не вступают в реакцию с электролитом.

Фосфорнокислые элементы обладают относительно невысоким КПД (порядка 40%) и требуют некоторого времени для выхода на рабочий режим при холодном старте. Однако PAFC имеют и целый ряд преимуществ, в том числе более простую конструкцию, а также высокую стабильность и низкую летучесть электролита.

В настоящее время на базе фосфорнокислых элементов создано и запущено в коммерческую эксплуатацию большое количество энергоустановок мощностью от 200 кВт до 20 МВт.

Топливные элементы с прямым окислением метанола (Direct Methanol Fuel Cells, DMFC)

Элементы с прямым окислением метанола являются одним из вариантов реализации элементов с ионообменной мембраной. Топливом для DMFC-элементов служит водный раствор метилового спирта (метанола). Необходимый для реакции водород (и побочный продукт в виде углекислого газа) получается за счет прямого электроокисления раствора метанола на аноде:

CH3OH + H2O -> CO2 + 6H+ + 6e.

На катоде происходит реакция окисления водорода с образованием воды:

3/2O2 + 6H+ + 6e -> 3H2O.

Рабочая температуры DMFC-элементов составляет примерно 120 °С, что немного выше по сравнению с водородными PEM-элементами. Недостатком низкотемпературного преобразования является более высокая потребность в катализаторах. Это неизбежно приводит увеличению стоимости таких топливных элементов, однако данный недостаток компенсируется удобством использования жидкого топлива и отсутствием необходимости в применении внешнего конвертора для получения чистого водорода.

Топливные элементы с электролитом из расплава карбоната лития и натрия (Molten Carbonate Fuel Cells, MCFC)

Данный тип топливных элементов относится к высокотемпературным устройствам. В них применяется электролит, состоящий из карбоната лития (Li2CO3) либо карбоната натрия (Na2CO3), находящегося в порах керамической матрицы. В качестве материала для анода используется никель, легированный хромом, а для катода — литированный оксид никеля (NiO + LiO2). При нагревании до температуры порядка 650 °С компоненты электролита расплавляются, в результате чего образуются ионы углекислой соли, движущиеся от катода к аноду, где они вступают в реакцию с водородом:

CO32– + H2 -> H2O + CO2 + 2e.

Высвободившиеся электроны движутся по внешней цепи обратно к катоду, где происходит реакция:

CO2 + 1/2 O2 + 2e -> CO32–.

Высокая рабочая температура данных элементов позволяет применять в качестве топлива природный газ (метан), преобразуемый встроенным конвертором в водород и монооксид углерода:

CH4 + H2O <-> CO + 3H2.

MCFC-элементы обладают высоким КПД (до 60%) и позволяют использовать в качестве катализатора не платину, а более дешевый и доступный никель. Вследствие большого количества выделяемого при работе тепла данный вид топливных элементов хорошо подходит для создания стационарных источников электрической и тепловой энергии, однако малопригоден для эксплуатации в мобильных условиях. В настоящее время на базе MCFC-элементов уже созданы стационарные энергоустановки мощностью до 2 МВт.

Топливные элементы с твердым электролитом (Solid Oxide Fuel Cells, SOFC)

Данный тип элементов имеет еще более высокую рабочую температуру (от 800 до 1000 °С), чем вышеописанный MCFC. В SOFC применяется керамический электролит на основе оксида циркония (ZrO2), стабилизированного оксидом иттрия (Y2O3). На катоде происходит электрохимическая реакция с образованием отрицательно заряженных ионов кислорода:

O2 + 4e -> 2O2–.

Отрицательно заряженные ионы кислорода движутся в электролите по направлению от катода к аноду, где происходит окисление топлива (обычно — смеси водорода с монооксидом углерода с образованием воды и углекислого газа:

H2 + 2O2– -> H2O + 2e;

CO + 2O2– -> CO2 + 2e.

Элементы типа SOFC обладают теми же достоинствами, что и MCFC, включая возможность использования в качестве топлива природного газа. Компоненты SOFC обладают более высокой химической стабильностью, однако себестоимость их производства несколько выше по сравнению с MCFC.



Работа химических топливных элементов поддерживается путем подачи двух применяемых для поддержания реакции компонентов — топлива и окислителя. В зависимости от типа топливного элемента, в качестве топлива могут использоваться газообразный водород, природный газ (метан), а также жидкое углеводородное топливо (например, метиловый спирт). В роли окислителя обычно выступает содержащийся в воздухе кислород, а некоторые типы топливных элементов могут работать только с чистым кислородом.

Конструкция любого химического топливного элемента состоит из двух электродов (катода и анода) и находящегося между ними слоя электролита — среды, обеспечивающей перемещение ионов от одного электрода к другому и блокирующей движение электронов. Для того чтобы реакция протекала с более высокой скоростью, в электродах часто используют катализаторы. В зависимости от химических и физических особенностей применяемого электролита топливные элементы подразделяются на несколько различных типов (подробнее см. во врезке «Типы химических топливных элементов»).

В начало В начало

Преимущества топливных элементов

По сравнению с широко распространенными в настоящее время источниками автономного электропитания, используемыми в мобильных ПК и портативных устройствах, химические топливные элементы имеют ряд важных преимуществ.

В первую очередь стоит отметить высокий коэффициент полезного действия топливных элементов, составляющий, в зависимости от типа, от 40 до 60%. Высокий кпд позволяет изготавливать источники питания с более высокой удельной энергоемкостью, благодаря чему достигается уменьшение их массогабаритных показателей при сохранении мощности и времени автономной работы. Кроме того, более энергоемкие источники питания позволяют значительно продлить время автономной работы существующих устройств, не увеличивая их размеры и вес.

Другим важным достоинством химических топливных элементов является возможность практически мгновенного возобновления их энергоресурса даже при отсутствии внешних источников электропитания — для этого достаточно установить новую емкость (картридж) с используемым топливом. Применение не расходуемых в процессе реакции электродов позволяет создавать топливные элементы с очень большим сроком службы и малой совокупной стоимостью владения.

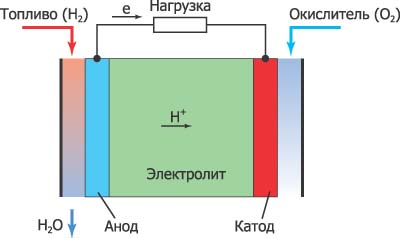

Структурная схема химического топливного элемента

Структурная схема химического топливного элемента

Нельзя не отметить и значительно более высокую экологическую чистоту химических топливных элементов по сравнению с гальваническими батареями. Расходным материалом для топливных элементов служат лишь емкости с топливом, а основным продуктом реакции является обычная вода. Замена используемых в настоящее время батареек и аккумуляторов на топливные элементы позволит значительно сократить объем подлежащих переработке отходов, содержащих ядовитые и вредные для окружающей среды вещества.

В начало В начало

Платиновая проблема

Несмотря на очевидные преимущества химических топливных элементов перед многими ныне распространенными источниками электропитания портативных ПК и электронных устройств, на пути массового внедрения новой технологии имеются определенные препятствия.

Наиболее подходящими для применения в портативных устройствах относительно небольшого размера являются топливные элементы с низкой рабочей температурой — такие как PEM и DMCF. Однако для обеспечения приемлемой скорости прохождения химических реакций в таких элементах необходимо использовать катализаторы. В настоящее время в PEM- и DMCF-элементах применяются катализаторы из платины и ее сплавов. Учитывая относительно небольшие природные запасы этого вещества, а также его высокую стоимость, одной из главных задач разработчиков источников питания на базе топливных элементов является поиск и создание новых катализаторов. Другим возможным решением проблемы является использование высокотемпературных топливных элементов, однако по целому ряду причин в настоящее время подобные источники питания практически непригодны для эксплуатации в портативных устройствах.

В начало В начало

Движение вперед: прототипы

Несмотря на наличие ряда проблем, в течение двух последних лет активность коллективов разработчиков, занимающихся созданием топливных элементов для портативных ПК и электронных устройств, заметно возросла. Кроме того, увеличилось и количество компаний, ведущих подобные работы.

Если говорить об используемых технологиях, то наиболее популярными решения в рассматриваемом сегменте являются топливные элементы PEM и DMFC. Из компаний, занимающихся разработкой топливных элементов для мобильных устройств, около 45% сделали ставку на технологию PEM, примерно 40% — на DMFC и менее 10% — на SOFC. Удобство и простота использования жидкого топлива является значительным преимуществом DMFC перед PEM, и в прошедшем году стало очевидно, что большинство стоящих на пороге коммерциализации проектов базируется именно на технологии DMFC.

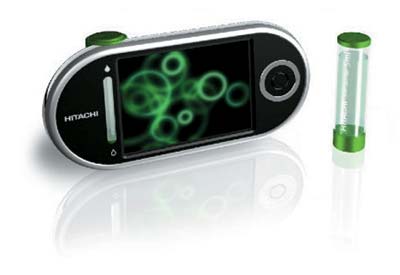

Прототип КПК с интегрированным топливным элементом, созданный разработчиками Hitachi

Прототип КПК с интегрированным топливным элементом, созданный разработчиками Hitachi

В начале прошлого года компания Hitachi продемонстрировала прототип КПК с интегрированным топливным элементом и заявила о своем намерении начать продажи пробной партии подобных устройств в 2005 году. Для перезаправки топливного элемента используется картридж цилиндрической формы (диаметром 1 см и высотой 5 см), содержащий 20-процентный водный раствор метанола. По словам разработчиков, содержащегося в картридже топлива достаточно для того, чтобы обеспечить активную работу с КПК в течение 6-8 часов.

В июне минувшего года компания Toshiba представила прототип компактного DMFC-элемента, предназначенного для использования в качестве источника питания цифровых медиаплееров и мобильных телефонов. Габариты этого блока — 22Ѕ56Ѕ4,5 мм, вес — 8,5 г. В качестве топлива в нем применяется концентрированный метанол (99,5%). Одной заправки топлива (2 см3) достаточно для обеспечения питанием нагрузки мощностью 100 мВт (например, портативного МР3-плеера) в течение 20 часов. При разработке данного прототипа было применено несколько новых решений, в частности была оптимизирована структура электродов и полимерной мембраны, позволяющая использовать в качестве топлива концентрированный метанол.

Известно, что один из производителей мобильных телефонов — компания KDDI — внимательно присматривается к разработкам Toshiba и Hitachi в области малогабаритных топливных элементов. KDDI планирует выпустить на рынок мобильные телефоны с питанием от топливных элементов в течение ближайших двух лет.

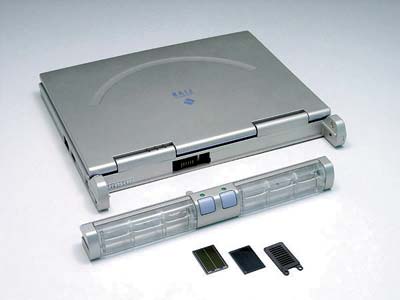

Прототип ноутбука с топливным элементом (Casio)

Прототип ноутбука с топливным элементом (Casio)

Некоторые компании уже продемонстрировали прототипы решений для портативных ПК. В частности, Casio представила прототип ноутбука, оснащенный источником питания, который содержит PEM-элемент и конвертор метанола. В начале минувшего года компания Samsung представила прототип ноутбука на мобильной платформе Centrino, оснащенный топливным элементом, обеспечивающим работу устройства в течение 10 часов.

В ноябре 2004 года сотрудники токийского института исследований в области материалов и энергетики (Materials and Energy Research Institute Tokyo, MERIT) обнародовали информацию о работах по созданию топливного элемента собственной конструкции, который будет более дешевым и компактным по сравнению с DMFC. В качестве топлива в нем будет использоваться борогидрид натрия. По мнению разработчиков, благодаря этому время работы топливного элемента увеличится в четыре раза по сравнению с заправленным таким же объемом метанола DMFC-элементом.

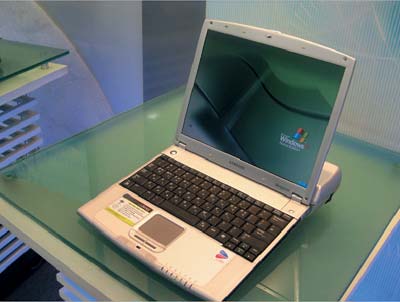

Прототип ноутбука Samsung, оснащенного топливным элементом

Прототип ноутбука Samsung, оснащенного топливным элементом

Представленный сотрудниками MERIT прототип топливного элемента выполнен в корпусе размером 80Ѕ84,6Ѕ3 мм и способен работать с нагрузкой мощностью до 20 Вт. Для питания более мощных устройств можно использовать батареи, состоящие из нескольких элементов. Согласно существующим планам развертывание серийного производства подобных элементов намечено на начало 2006 года.

В начало В начало

Лед тронулся…

В середине декабря компания Intermec Technologies начала продажи портативного прибора для считывания информации с радиочастотных индентификаторов — первого серийно выпускаемого устройства, оснащенного малогабаритным DMFC-элементом. Используемый в устройстве топливный элемент Mobion разработан компанией MTI MicroFuel Cells, которая планирует наладить выпуск подобных источников питания для КПК, смартфонов и других портативных устройств. Как отмечают разработчики MTI MicroFuel Cells, элемент Mobion позволяет в несколько раз увеличить время работы устройств без подзарядки по сравнению с литий-ионными аккумуляторами такого же размера.

По мнению многих экспертов, в наступившем году следует ожидать появления целого ряда серийно выпускаемых портативных устройств, оснащенных топливными элементами. И от того, насколько успешным окажется их дебют, во многом будет зависеть будущее рынка источников питания портативных устройств.

КомпьютерПресс 3'2005
