Корпоративные системы хранения данных

Сергей Пахомов

Direct Attached Storage (DAS)

Network Attached Storage (NAS)

Storage Area Network (SAN)

   Топология SAN-сети

Преимущества SAN-сетей

   Оборудование, используемое для создания SAN-сетей

Системы хранения данных компании Intel

   Intel Entry Storage System SS4000-E

   Intel Storage System SSR212CC

   Intel Storage System SSR212MA



Именно информация является движущей силой современного бизнеса и в настоящий момент считается наиболее ценным стратегическим активом любого предприятия. Объем информации растет в геометрической прогрессии вместе с ростом глобальных сетей и развитием электронной коммерции. Для достижения успеха в информационной войне необходимо обладать эффективной стратегией хранения, защиты, совместного доступа и управления самым важным цифровым имуществом — данными — как сегодня, так и в ближайшем будущем.

Управление ресурсами хранения данных стало одной из самых животрепещущих стратегических проблем, стоящих перед сотрудниками отделов информационных технологий. Вследствие развития Интернета и коренных изменений в процессах бизнеса информация накапливается с невиданной скоростью. Кроме насущной проблемы обеспечения возможности постоянного увеличения объема хранимой информации, не менее остро на повестке дня стоит и проблема обеспечения надежности хранения данных и постоянного доступа к информации. Для многих компаний формула доступа к данным «24 часа в сутки, 7 дней в неделю, 365 дней в году» стала нормой жизни.

В случае отдельного ПК под системой хранения данных (СХД) можно понимать отдельный внутренний жесткий диск или систему дисков. Если же речь заходит о корпоративной СХД, то традиционно можно выделить три технологии организации хранения данных: Direct Attached Storage (DAS), Network Attach Storage (NAS) и Storage Area Network (SAN).

Direct Attached Storage (DAS)

Технология DAS подразумевает прямое (непосредственное) подключение накопителей к серверу или к ПК. При этом накопители (жесткие диски, ленточные накопители) могут быть как внутренними, так и внешними. Простейший случай DAS-системы — это один диск внутри сервера или ПК. Кроме того, к DAS-системе можно отнести и организацию внутреннего RAID-массива дисков с использованием RAID-контроллера.

Стоит отметить, что, несмотря на формальную возможность использования термина DAS-системы по отношению к одиночному диску или к внутреннему массиву дисков, под DAS-системой принято понимать внешнюю стойку или корзину с дисками, которую можно рассматривать как автономную СХД (рис. 1). Кроме независимого питания, такие автономные DAS-системы имеют специализированный контроллер (процессор) для управления массивом накопителей. К примеру, в качестве такого контроллера может выступать RAID-контроллер с возможностью организации RAID-массивов различных уровней.

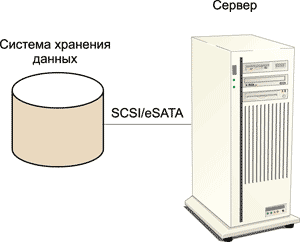

Пример DAS-системы хранения данных

Рис. 1. Пример DAS-системы хранения данных

Следует отметить, что автономные DAS-системы могут иметь несколько внешних каналов ввода-вывода, что обеспечивает возможность подключения к DAS-системе нескольких компьютеров одновременно.

В качестве интерфейсов для подключения накопителей (внутренних или внешних) в технологии DAS могут выступать интерфейсы SCSI (Small Computer Systems Interface), SATA, PATA и Fibre Channel. Если интерфейсы SCSI, SATA и PATA используются преимущественно для подключения внутренних накопителей, то интерфейс Fibre Channel применяется исключительно для подключения внешних накопителей и автономных СХД. Преимущество интерфейса Fibre Channel заключается в данном случае в том, что он не имеет жесткого ограничения по длине и может использоваться в том случае, когда сервер или ПК, подключаемый к DAS-системе, находится на значительном расстоянии от нее. Интерфейсы SCSI и SATA также могут использоваться для подключения внешних СХД (в этом случае интерфейс SATA называют eSATA), однако данные интерфейсы имеют строгое ограничение по максимальной длине кабеля, соединяющего DAS-систему и подключаемый сервер.

К основным преимуществам DAS-систем можно отнести их низкую стоимость (в сравнении с другими решениями СХД), простоту развертывания и администрирования, а также высокую скорость обмена данными между системой хранения и сервером. Собственно, именно благодаря этому они завоевали большую популярность в сегменте малых офисов и небольших корпоративных сетей. В то же время DAS-системы имеют и свои недостатки, к которым можно отнести слабую управляемость и неоптимальную утилизацию ресурсов, поскольку каждая DAS-система требует подключения выделенного сервера.

В настоящее время DAS-системы занимают лидирующее положение, однако доля продаж этих систем постоянно уменьшается. На смену DAS-системам постепенно приходят либо универсальные решения с возможностью плавной миграции с NAS-системам, либо системы, предусматривающие возможность их использования как в качестве DAS-, так и NAS- и даже SAN-систем.

Системы DAS следует использовать при необходимости увеличения дискового пространства одного сервера и вынесения его за корпус. Также DAS-системы можно рекомендовать к применению для рабочих станций, обрабатывающих большие объемы информации (например, для станций нелинейного видеомонтажа).

Network Attached Storage (NAS)

NAS-системы — это сетевые системы хранения данных, непосредственно подключаемые к сети точно так же, как и сетевой принт-сервер, маршрутизатор или любое другое сетевое устройство (рис. 2). Фактически NAS-системы представляют собой эволюцию файл-серверов:  разница между традиционным файл-сервером и NAS-устройством примерно такая же, как между аппаратным сетевым маршрутизатором и программным маршрутизатором на основе выделенного сервера.

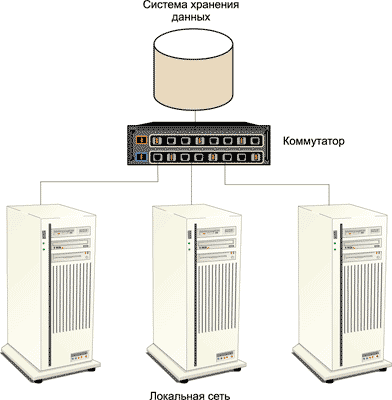

Пример NAS-системы хранения данных

Рис. 2. Пример NAS-системы хранения данных

Для того чтобы понять разницу между традиционным файл-сервером и NAS-устройством, давайте вспомним, что традиционный файл-сервер представляет собой выделенный компьютер (сервер), на котором хранится информация, доступная пользователям сети. Для хранения информации могут использоваться жесткие диски, устанавливаемые в сервер (как правило, они устанавливаются в специальные корзины), либо к серверу могут подключаться DAS-устройства. Администрирование файл-сервера производится с использованием серверной операционной системы. Такой подход к организации систем хранения данных в настоящее время является наиболее популярным в сегменте небольших локальных сетей, однако он имеет один существенный недостаток. Дело в том, что универсальный сервер (да еще в сочетании с серверной операционной системой) — это отнюдь не дешевое решение. В то же время большинство функциональных возможностей, присущих универсальному серверу, в файл-сервере просто не используется. Идея заключается в том, чтобы создать оптимизированный файл-сервер с оптимизированной операционной системой и сбалансированной конфигурацией. Именно эту концепцию и воплощает в себе NAS-устройство. В этом смысле NAS-устройства можно рассматривать как «тонкие» файл-серверы, или, как их иначе называют, файлеры (filers).

Кроме оптимизированной ОС, освобожденной от всех функций, не связанных с обслуживанием файловой системы и реализацией ввода-вывода данных, NAS-системы имеют оптимизированную по скорости доступа файловую систему. NAS-системы проектируются таким способом, что вся их вычислительная мощь фокусируется исключительно на операциях обслуживания и хранения файлов. Сама операционная система располагается во флэш-памяти и предустанавливается фирмой-производителем. Естественно, что с выходом новой версии ОС пользователь может самостоятельно «перепрошить» систему. Подсоединение NAS-устройств к сети и их конфигурирование представляет собой достаточно простую задачу и по силам любому опытному пользователю, не говоря уже о системном администраторе.

Таким образом, в сравнении с традиционными файловыми серверами NAS-устройства являются более производительными и менее дорогими. В настоящее время практически все NAS-устройства ориентированы на использование в сетях Ethernet (Fast Ethernet, Gigabit Ethernet) на основе протоколов TCP/IP. Доступ к устройствам NAS производится с помощью специальных протоколов доступа к файлам. Наиболее распространенными протоколами файлового доступа являются протоколы CIFS, NFS и DAFS.

CIFS (Common Internet File System System — общая файловая система Интернета) — это протокол, который обеспечивает доступ к файлам и сервисам на удаленных компьютерах (в том числе и в Интернет) и использует клиент-серверную модель взаимодействия. Клиент создает запрос к серверу на доступ к файлам, сервер выполняет запрос клиента и возвращает результат своей работы. Протокол CIFS традиционно используется в локальных сетях с ОС Windows для доступа к файлам. Для транспортировки данных CIFS использует TCP/IP-протокол. CIFS обеспечивает функциональность, похожую на FTP (File Transfer Protocol), но предоставляет клиентам улучшенный  контроль над файлами. Он также позволяет разделять доступ к файлам между клиентами, используя блокирование и автоматическое восстановление связи с сервером в случае сбоя сети.

Протокол NFS (Network File System — сетевая файловая система) традиционно применяется на платформах UNIX и представляет собой совокупность распределенной файловой системы и сетевого протокола. В протоколе NFS также используется клиент-серверная модель взаимодействия. Протокол NFS обеспечивает доступ к файлам на удаленном хосте (сервере) так, как если бы они находились на компьютере пользователя. Для транспортировки данных NFS использует протокол TCP/IP. Для работы NFS в Интернeте был разработан протокол WebNFS.

Протокол DAFS (Direct Access File System — прямой доступ к файловой системе) — это стандартный протокол файлового доступа, который основан на NFS. Данный протокол позволяет прикладным задачам передавать данные в обход операционной системы и ее буферного пространства напрямую к транспортным ресурсам. Протокол DAFS обеспечивает высокие скорости файлового ввода-вывода и снижает загрузку процессора благодаря значительному уменьшению количества операций и прерываний, которые обычно необходимы при обработке сетевых протоколов.

DAFS проектировался с ориентацией на использование в кластерном и серверном окружении для баз данных и разнообразных Интернет-приложений, ориентированных на непрерывную работу. Он обеспечивает наименьшие задержки доступа к общим файловым ресурсам и данным, а также поддерживает интеллектуальные механизмы восстановления работоспособности системы и данных, что делает его привлекательным для использования в NAS-системах.

Резюмируя вышеизложенное, NAS-системы можно рекомендовать для использования в мультиплатформенных сетях в случае, когда требуется сетевой доступ к файлам и достаточно важными факторами являются простота установки администрирования системы хранения данных. Прекрасным примером является применение NAS в качестве файл-сервера в офисе небольшой компании.

Storage Area Network (SAN)

Собственно, SAN — это уже не отдельное устройство, а комплексное решение, представляющее собой специализированную сетевую инфраструктуру для хранения данных. Сети хранения данных интегрируются в виде отдельных специализированных подсетей в состав локальной (LAN) или глобальной (WAN) сети.

По сути, SAN-сети связывают один или несколько серверов (SAN-серверов) с одним или несколькими устройствами хранения данных. SAN-сети позволяют любому SAN-серверу получать доступ к любому устройству хранения данных, не загружая при этом ни другие серверы, ни локальную сеть. Кроме того, возможен обмен данными между устройствами хранения данных без участия серверов. Фактически SAN-сети позволяют очень большому числу пользователей хранить информацию в одном месте (с быстрым централизованным доступом) и совместно использовать ее. В качестве устройств хранения данных могут использоваться RAID-массивы, различные библиотеки (ленточные, магнитооптические и др.), а также JBOD-системы (массивы дисков, не объединенные в RAID).

Сети хранения данных начали интенсивно развиваться и внедряться лишь с 1999 года.

Подобно тому как локальные сети в принципе могут строиться на основе различных технологий и стандартов, для построения сетей SAN также могут применяться различные технологии. Но точно так же, как стандарт Ethernet (Fast Ethernet, Gigabit Ethernet) стал стандартом де-факто для локальный сетей, в сетях хранения данных доминирует стандарт Fibre Channel (FC). Собственно, именно развитие стандарта Fibre Channel привело к развитию самой концепции SAN. В то же время необходимо отметить, что все большую популярность приобретает стандарт iSCSI, на основе которого тоже возможно построение SAN-сетей.

Наряду со скоростными параметрами одним из важнейших преимуществ Fibre Channel является возможность работы на больших расстояниях и гибкость топологии. Концепция построения топологии сети хранения данных базируется на тех же принципах, что и традиционные локальные сети на основе коммутаторов и маршрутизаторов, что значительно упрощает построение многоузловых конфигураций систем.

Стоит отметить, что для передачи данных в стандарте Fibre Channel используются как оптоволоконные, так и медные кабели. При организации доступа к территориально удаленным узлам на расстоянии до 10 км используется стандартная аппаратура и одномодовое оптоволокно для передачи сигнала. Если же узлы разнесены на большее расстояние (десятки или даже сотни километров), применяются специальные усилители.

Топология SAN-сети

Типичный вариант SAN-сети на основе стандарта Fibre Channel показан на рис. 3. Инфраструктуру такой SAN-сети составляют устройства хранения данных с интерфейсом Fibre Channel, SAN-серверы (серверы, подключаемые как к локальной сети по интерфейсу Ethernet, так и к SAN-сети по интерфейсу Fiber Channel) и коммутационная фабрика (Fibre Channel Fabric), которая строится на основе Fibre Channel-коммутаторов (концентраторов) и оптимизирована для передачи больших блоков данных. Доступ сетевых пользователей к системе хранения данных реализуется через SAN-серверы. При этом важно, что трафик внутри SAN-сети отделен от IP-трафика локальной сети, что, безусловно, позволяет снизить загрузку локальной сети.

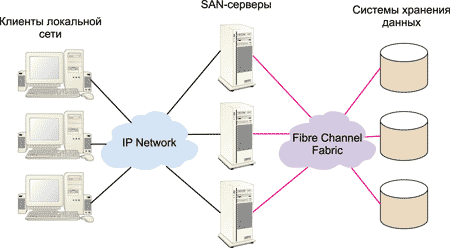

Типичная схема SAN-сети

Рис. 3. Типичная схема SAN-сети

Преимущества SAN-сетей

К основным преимуществам технологии SAN можно отнести высокую производительность, высокий уровень доступности данных, отличную масштабируемость и управляемость, возможность консолидации и виртуализации данных.

Коммутационные фабрики Fiber Channel с неблокирующей архитектурой позволяют реализовать одновременный доступ множества SAN-серверов к устройствам хранения данных.

В архитектуре SAN данные могут легко перемещаться с одного устройства хранения данных на другое, что позволяет оптимизировать размещение данных. Это особенно важно в том случае, когда нескольким SAN-серверам требуется одновременный доступ к одним и тем же устройствам хранения данных. Отметим, что процесс консолидации данных невозможен в случае использования других технологий, как, например, при применении DAS-устройств, то есть устройств хранения данных, непосредственно подсоединяемых к серверам.

Другая возможность, предоставляемая архитектурой SAN, — это виртуализация данных. Идея виртуализации заключается в том, чтобы обеспечить SAN-серверам доступ не к отдельным устройствам хранения данных, а к ресурсам. То есть серверы должны «видеть» не устройства хранения данных, а виртуальные ресурсы. Для практической реализации виртуализации между SAN-серверами и дисковыми устройствами может размещаться специальное устройство виртуализации, к которому с одной стороны подключаются устройства хранения данных, а с другой — SAN-серверы. Кроме того, многие современные FC-коммутаторы и HBA-адаптеры предоставляют возможность реализации виртуализации.

Следующая возможность, предоставляемая SAN-сетями, — это реализация удаленного зеркалирования данных. Принцип зеркалирования данных заключается в дублировании информации на несколько носителей, что повышает надежность хранения информации. Примером простейшего случая зеркалирования данных может служить объединение двух дисков в RAID-массив уровня 1. В данном случае одна и та же информация записывается одновременно на два диска. Недостатком такого способа можно считать локальное расположение обоих дисков (как правило, диски находятся в одной и той же корзине или стойке). Сети хранения данных позволяют преодолеть этот недостаток и предоставляют возможность организации зеркалирования не просто отдельных устройств хранения данных, а самих SAN-сетей, которые могут быть удалены друг от друга на сотни километров.

Еще одно преимущество SAN-сетей заключается в простоте организации резервного копирования данных. Традиционная технология резервного копирования, которая используется в большинстве локальных сетей, требует выделенного Backup-сервера и, что особенно важно, выделенной полосы пропускания сети. Фактически во время операции резервного копирования сам сервер становится недоступным для пользователей локальной сети. Собственно, именно поэтому резервное копирование производится, как правило, в ночное время.

Архитектура сетей хранения данных позволяет принципиально по-иному подойти к проблеме резервного копирования. В этом случае Backup-сервер является составной частью SAN-сети и подключается непосредственно к коммутационной фабрике. В этом случае Backup-трафик оказывается изолированным от трафика локальной сети.

Оборудование, используемое для создания SAN-сетей

Как уже отмечалось, для развертывания SAN-сети требуются устройства хранения данных, SAN-серверы и оборудование для построения коммутационной фабрики. Коммутационные фабрики включают как устройства физического уровня (кабели, коннекторы), так и устройства подключения (Interconnect Device) для связи узлов SAN друг с другом, устройства трансляции (Translation devices), выполняющие функции преобразования протокола Fibre Channel (FC) в другие протоколы, например SCSI, FCP, FICON, Ethernet, ATM или SONET.



Кабели

Как уже отмечалось, для соединения SAN-устройств стандарт Fibre Channel допускает использование как волоконно-оптических, так и медных кабелей. При этом в одной SAN-сети могут применяться различные типы кабелей. Медный кабель используется для коротких расстояний (до 30 м), а волоконно-оптический — как для коротких, так и для расстояний до 10 км и больше. Применяют как многомодовый (Multimode), так и одномодовый (Singlemode) волоконно-оптические кабели, причем многомодовый используется для расстояний до 2 км, а одномодовый — для больших расстояний.

Сосуществование различных типов кабелей в пределах одной SAN-сети обеспечивается посредством специальных конверторов интерфейсов GBIC (Gigabit Interface Converter) и MIA (Media Interface Adapter).

В стандарте Fibre Channel предусмотрено несколько возможных скоростей передачи (см. таблицу). Отметим, что в настоящее время наиболее распространены FC-устройства стандартов 1, 2 и 4 GFC. При этом обеспечивается обратная совместимость более скоростных устройств с менее скоростными, то есть устройство стандарта 4 GFC автоматически поддерживает подключение устройств стандартов 1 и 2 GFC.



Устройства подключения (Interconnect Device)

В стандарте Fibre Channel допускается использование различных сетевых топологий подключения устройств, таких как «точка-точка» (Point-to-Point), кольцо с разделяемым доступом (Arbitrated Loop, FC-AL) и коммутируемая связная архитектура (switched fabric).

Топология «точка-точка» может применяться для подключения сервера к выделенной системе хранения данных. В этом случае данные не используются совместно с серверами SAN-сети. Фактически данная топология является вариантом DAS-системы.

Для реализации топологии «точка-точка», как минимум, необходим сервер, оснащенный адаптером Fibre Channel, и устройство хранения данных с интерфейсом Fibre Channel.

Топология кольца с разделенным доступом (FC-AL) подразумевает схему подключения устройств, при котором данные передаются по логически замкнутому контуру. При топологии кольца FC-AL в качестве устройств подключения могут выступать концентраторы или коммутаторы Fibre Channel. При использовании концентраторов полоса пропускания делится между всеми узлами кольца, в то время как каждый порт коммутатора предоставляет протокольную полосу пропускания для каждого узла.

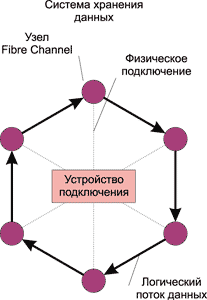

На рис. 4 показан пример кольца Fibre Channel с разделением доступа.



Пример кольца Fibre Channel с разделением доступа

Рис. 4. Пример кольца Fibre Channel с разделением доступа

Конфигурация аналогична физической звезде и логическому кольцу, используемым в локальных сетях на базе технологии Token Ring. Кроме того, как и в сетях Token Ring, данные перемещаются по кольцу в одном направлении, но, в отличие от сетей Token Ring, устройство может запросить право на передачу данных, а не ждать получения пустого маркера от коммутатора. Кольца Fibre Channel с разделением доступа могут адресовать до 127 портов, однако, как показывает практика, типичные кольца FC-AL содержат до 12 узлов, а после подключения 50 узлов производительность катастрофически снижается.

Топология коммутируемой связной архитектуры (Fibre Channel switched-fabric) реализуется на базе Fibre Channel-коммутаторов. В данной топологии каждое устройство имеет логическое подключение к любому другому устройству. Фактически Fibre Channel-коммутаторы связной архитектуры выполняют те же функции, что и традиционные Ethernet-коммутаторы. Напомним, что, в отличие от концентратора, коммутатор — это высокоскоростное устройство, которое обеспечивает подключение по схеме «каждый с каждым» и обрабатывает несколько одновременных подключений. Любой узел, подключенный к Fibre Channel-коммутатору, получает протокольную полосу пропускания.

В большинстве случаев при создании крупных SAN-сетей используется смешанная топология. На нижнем уровне применяются FC-AL-кольца, подключенные к малопроизводительным коммутаторам, которые, в свою очередь, подключаются к высокоскоростным коммутаторам, обеспечивающим максимально возможную пропускную способность. Несколько коммутаторов могут быть соединены друг с другом.



Устройства трансляции

Устройства трансляции являются промежуточными устройствами, выполняющими преобразование протокола Fibre Channel в протоколы более высоких уровней. Эти устройства предназначены для соединения Fibre Channel-сети с внешней WAN-сетью, локальной сетью, а также для присоединения к Fibre Channel-сети различных устройств и серверов. К таким устройствам относятся мосты (Bridge), Fibre Channel-адаптеры (Host Bus Adapters (HBA), маршрутизаторы, шлюзы и сетевые адаптеры. Классификация устройств трансляции показана на рис. 5.

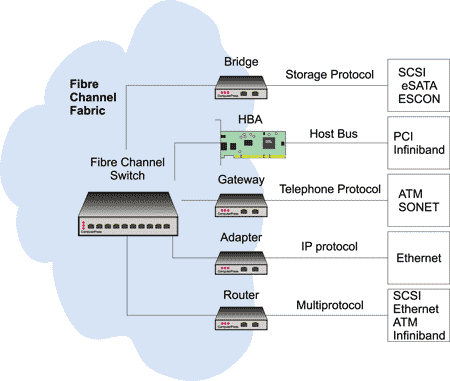

Классификация устройств трансляции

Рис. 5. Классификация устройств трансляции

Наиболее распространенными устройствами трансляции являются HBA-адаптеры с интерфейсом PCI, которые применяются для подключения серверов к сети Fibre Channel. Сетевые адаптеры позволяют подключать локальные Ethernet-сети к сетям Fibre Channel. Мосты используются для подключения устройств хранения данных с SCSI интерфейсом к сети на базе Fibre Channel. Cледует отметить, что в последнее время практически все устройства хранения данных, которые предназначены для применения в SAN, имеют встроенный Fibre Channel и не требуют использования мостов.



Устройства хранения данных

В качестве устройств хранения данных в SAN-сетях могут использоваться как жесткие диски, так и ленточные накопители. Если говорить о возможных конфигурациях применения жестких дисков в качестве устройств хранения данных в SAN-сетях, то это могут быть как массивы JBOD, так и RAID-массивы дисков. Традиционно устройства хранения данных для SAN-сетей выпускаются в виде внешних стоек или корзин, оснащенных специализированным RAID-контроллером. В отличие от NAS- или DAS-устройств, устройства для SAN-систем оснащаются Fibre Channel-интерфейсом. При этом сами диски могут иметь как SCSI-, так и SATA-интерфейс.

Кроме устройств хранения на основе жестких дисков, в SAN-сетях широкое применение находят ленточные накопители и библиотеки.



SAN-серверы

Серверы для сетей SAN отличаются от обычных серверов приложений только одной деталью. Кроме сетевого Ethernet-адаптера, для взаимодействия сервера с локальной сетью они оснащаются HBA-адаптером, что позволяет подключать их к SAN-сетям на основе Fibre Channel.

Системы хранения данных компании Intel

Далее мы рассмотрим несколько конкретных примеров устройств хранения данных компании Intel. Строго говоря, компания Intel не выпускает законченных решений и занимается разработкой и производством платформ и отдельных компонентов для построения систем хранения данных. На основе данных платформ многие компании (в том числе и целый ряд российских компаний) производят уже законченные решения и продают их под своими логотипами.

Intel Entry Storage System SS4000-E

Система хранения данных Intel Entry Storage System SS4000-E представляет собой NAS-устройство, предназначенное для применения в небольших и средних офисах и многоплатформенных локальных сетях. При использовании системы Intel Entry Storage System SS4000-E разделяемый сетевой доступ к данным получают клиенты на основе Windows-, Linux- и Macintosh-платформ. Кроме того, Intel Entry Storage System SS4000-E может выступать как в роли DHCP-сервера, так и DHCP-клиента.

Система хранения данных Intel Entry Storage System SS4000-E представляет собой компактную внешнюю стойку с возможностью установки до четырех дисков с интерфейсом SATA (рис. 6). Таким образом, максимальная емкость системы может составлять 2 Тбайт при использовании дисков емкостью 500 Гбайт.

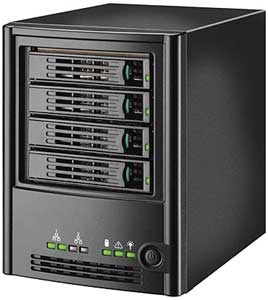

Система хранения данных Intel Entry Storage System SS4000-E

Рис. 6. Система хранения данных Intel Entry Storage System SS4000-E

В системе Intel Entry Storage System SS4000-E применяется SATA RAID-контроллер с поддержкой уровней RAID-массивов 1, 5 и 10. Поскольку данная система является NAS-устройством, то есть фактически «тонким» файл-сервером, система хранения данных должна иметь специализированный процессор, память и прошитую операционную систему. В качестве процессора в системе Intel Entry Storage System SS4000-E применяется Intel 80219 с тактовой частотой 400 МГц. Кроме того, система оснащена 256 Мбайт памяти DDR и 32 Мбайт флэш-памяти для хранения операционной системы. В качестве операционной системы используется Linux Kernel 2.6.

Для подключения к локальной сети в системе предусмотрен двухканальный гигабитный сетевой контроллер. Кроме того, имеются также два порта USB.

Устройство хранения данных Intel Entry Storage System SS4000-E поддерживает протоколы CIFS/SMB, NFS и FTP, а настройка устройства реализуется с использованием web-интерфейса.

В случае применения Windows-клиентов (поддерживаются ОС Windows 2000/2003/XP) дополнительно имеется возможность реализации резервного копирования и восстановления данных.

Intel Storage System SSR212CC

Система Intel Storage System SSR212CC представляет собой универсальную платформу для создания систем хранения данных типа DAS, NAS и SAN. Эта система выполнена в корпусе высотой 2 U и предназначена для монтажа в стандартную 19-дюймовую стойку (рис. 7). Система Intel Storage System SSR212CC поддерживает установку до 12 дисков с интерфейсом SATA или SATA II (поддерживается функция горячей замены), что позволяет наращивать емкость системы до 6 Тбайт при использовании дисков емкостью по 550 Гбайт.

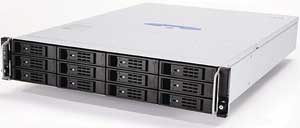

Система хранения данных Intel Storage System SSR212CC

Рис. 7. Система хранения данных Intel Storage System SSR212CC

Фактически система Intel Storage System SSR212CC представляет собой полноценный высокопроизводительный сервер, функционирующий под управлением операционных систем Red Hat Enterprise Linux 4.0, Microsoft Windows Storage Server 2003, Microsoft Windows Server 2003 Enterprise Edition и Microsoft Windows Server 2003 Standard Edition.

Основу сервера составляет процессор Intel Xeon с тактовой частотой 2,8 ГГц (частота FSB 800 МГц, размер L2-кэша 1 Мбайт). Система поддерживает использование памяти SDRAM DDR2-400 с ECC максимальным объемом до 12 Гбайт (для установки модулей памяти предусмотрено шесть DIMM-слотов).

Система Intel Storage System SSR212CC оснащена двумя RAID-контроллерами Intel RAID Controller SRCS28Xs с возможностью создания RAID-массивов уровней 0, 1, 10, 5 и 50. Кроме того, система Intel Storage System SSR212CC имеет двухканальный гигабитный сетевой контроллер.

Intel Storage System SSR212MA

Система Intel Storage System SSR212MA представляет собой платформу для создания систем хранения данных в IP SAN-сетях на основе iSCSI.

Данная система выполнена в корпусе высотой 2 U и предназначена для монтажа в стандартную 19-дюймовую стойку. Система Intel Storage System SSR212MA поддерживает установку до 12 дисков с интерфейсом SATA (поддерживается функция горячей замены), что позволяет наращивать емкость системы до 6 Тбайт при использовании дисков емкостью по 550 Гбайт.

По своей аппаратной конфигурации система Intel Storage System SSR212MA не отличается от системы Intel Storage System SSR212CC.
